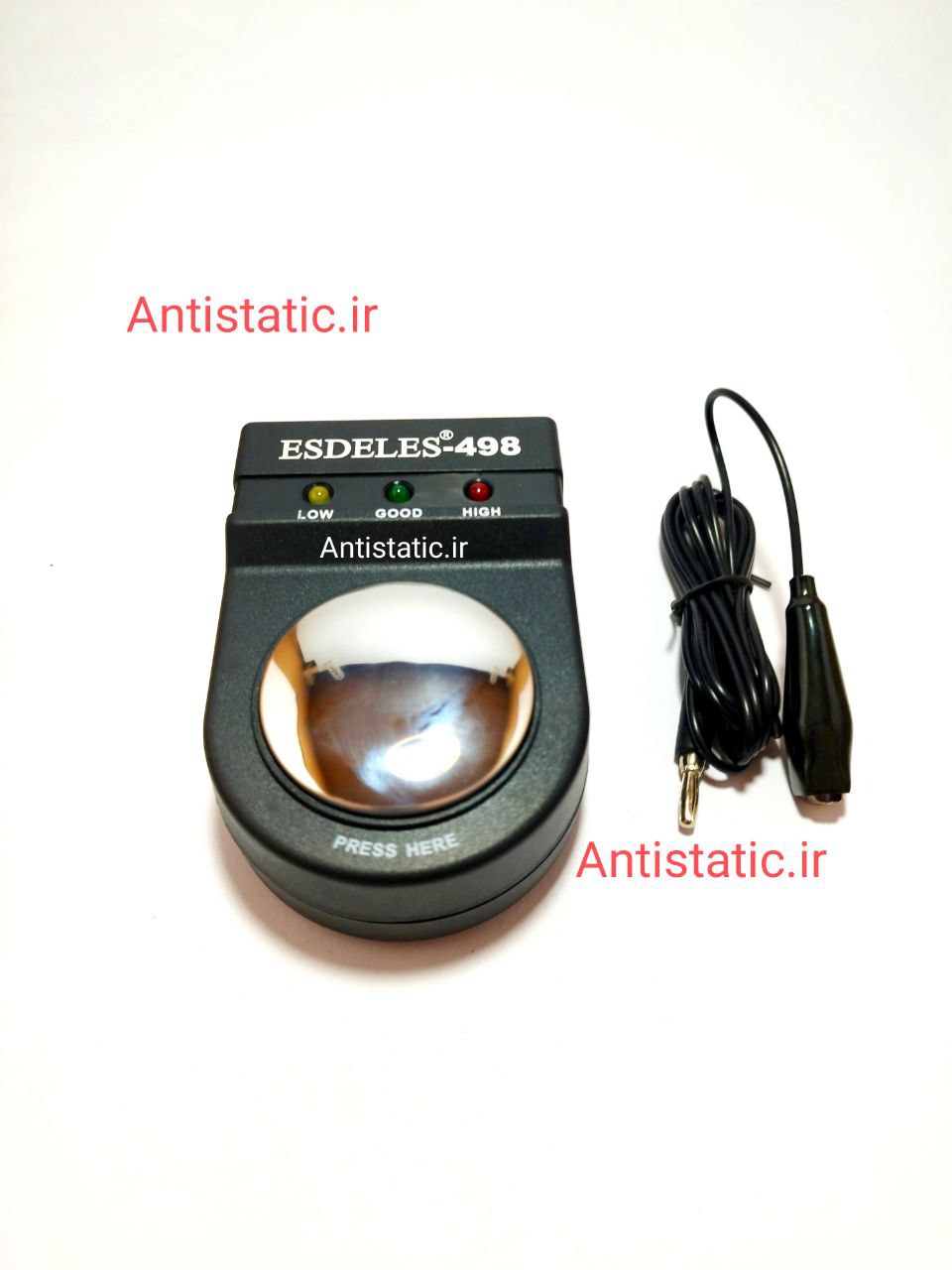

دستگاه تست دستبند آنتی استاتیک
دستگاه تست دستبند آنتی استاتیک، که به آن ESD Wrist Wrap Tester نیز گفته می‌شود، ابزاری حیاتی برای اطمینان از عملکرد صحیح دستبندهای ضد الکتریسیته ساکن در محیط‌های حساس به ESD (Electrostatic Discharge) است.
این دستگاه با اندازه‌گیری مقاومت الکتریکی دستبند و اتصال آن به زمین، تأیید می‌کند که جریان‌های الکترواستاتیکی که می‌توانند به قطعات الکترونیکی آسیب برسانند، به درستی تخلیه می‌شوند. استفاده منظم از این تستر قبل از شروع هرگونه کار با تجهیزات حساس، برای جلوگیری از آسیب‌های ناشی از تخلیه الکترواستاتیک و حفظ یکپارچگی مدارهای الکترونیکی بسیار ضروری است.
در واقع، این دستگاه یک لایه محافظتی مهم برای جلوگیری از خسارات پرهزینه به قطعات الکترونیکی و تضمین کیفیت محصول است.
ویژگی های دستگاه تست دستبند آنتی استاتیک
دستگاه تست مچ بند آنتی‌استاتیک (ESD Wrist Strap Tester) برای اطمینان از عملکرد صحیح دستبند و اتصال مناسب آن به زمین، دارای ویژگی‌های کلیدی زیر است:
- قابلیت تشخیص وضعیت اتصال: این دستگاه معمولاً با چراغ‌های LED مختلف، وضعیت دستبند را نشان می‌دهد.
- هشدار صوتی: در صورت بروز خطا، دستگاه با یک زنگ صوتی کاربر را مطلع می‌کند تا از کار با تجهیزات حساس جلوگیری شود.

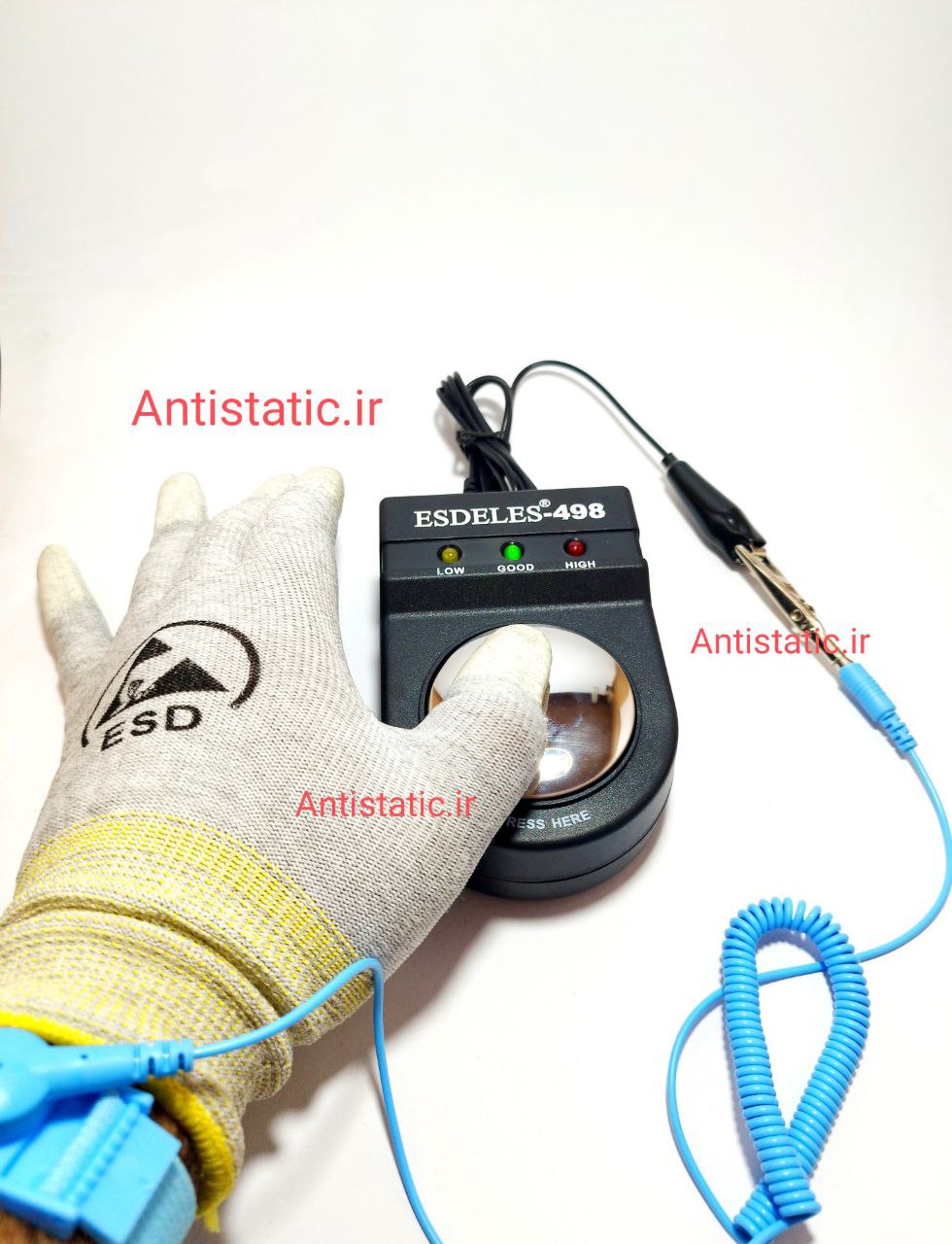

- کاربری آسان: اکثر این دستگاه‌ها با یک دکمه فشاری ساده عمل می‌کنند. کاربر دستبند را می‌پوشد، سیم آن را به دستگاه وصل می‌کند و دکمه را فشار می‌دهد تا وضعیت آن مشخص شود.
- قابلیت حمل: این تسترها معمولاً کوچک، سبک و قابل حمل هستند، به طوری که می‌توان آن‌ها را به راحتی در محیط‌های مختلف کاری جابجا کرد.
- منبع تغذیه: اغلب با باتری 9 ولت کار می‌کنند و دارای نشانگر کم بودن باتری (Low Battery LED) نیز هستند.
- پورت‌های اتصال: دارای پورت‌های استاندارد مانند جک موزی یا پین 10 میلی‌متری برای اتصال انواع دستبندهای ESD هستند.
- مقاومت داخلی ایمن: برای جلوگیری از شوک الکتریکی به کاربر و همچنین تخلیه کنترل‌شده بار استاتیک، این دستگاه‌ها شامل یک مقاومت محدودکننده جریان (معمولاً 1 مگااهم) هستند.
- استانداردهای ایمنی: معمولاً مطابق با استانداردهای بین‌المللی ESD مانند IEC 61340-5-1، CE، RoHS و REACH ساخته می‌شوند.
- تست پیوستگی: علاوه بر مقاومت، پیوستگی سیم دستبند و اتصال آن به پوست را نیز بررسی می‌کنند.
کاربرد دستگاه تست دستبند آنتی استاتیک در صنایع
این دستگاه کاربرد حیاتی و گسترده‌ای در صنایع مختلف، به ویژه صنایعی که با قطعات الکترونیکی حساس سروکار دارند، ایفا می‌کند. این کاربردها به طور خلاصه شامل موارد زیر هستند:
- صنایع الکترونیک و مونتاژ بردهای مدار چاپی (PCB): تستر دستبند اطمینان می‌دهد که پرسنل همیشه به درستی به زمین متصل هستند و از آسیب‌های پرهزینه به مدارهای چاپی جلوگیری می‌کند.
- صنایع نیمه‌هادی : در تولید تراشه‌ها و ویفرهای سیلیکونی، حساسیت به ESD به مراتب بیشتر است. هر مرحله از تولید و بسته‌بندی نیازمند کنترل دقیق ESD است و استفاده از تستر دستبند برای کارکنان الزامی است.
- تولید و مونتاژ لوازم الکترونیکی: مصرفی از گوشی‌های هوشمند و تبلت‌ها گرفته تا تلویزیون‌ها و لپ‌تاپ‌ها، همه این محصولات شامل قطعات الکترونیکی حساس هستند. کارگاه‌های مونتاژ و تعمیر این لوازم به شدت به تسترهای ESD متکی هستند.
- صنایع فضایی و هوافضا :تجهیزات الکترونیکی مورد استفاده در فضاپیماها، ماهواره‌ها و هواپیماها دارای استانداردهای بسیار بالایی هستند و عدم وجود ESD برای عملکرد صحیح آن‌ها حیاتی است.
- صنایع پزشکی: بسیاری از دستگاه‌های پزشکی پیشرفته، از تجهیزات تشخیصی گرفته تا ایمپلنت‌ها، حاوی مدارهای الکترونیکی پیچیده و حساس هستند که باید در برابر ESD محافظت شوند.
- صنایع خودروسازی : با افزایش استفاده از الکترونیک در خودروهای مدرن (سیستم‌های کنترل موتور، سیستم‌های اطلاعاتی و سرگرمی، ایربگ و …)، حفاظت از ESD در خطوط تولید خودرو اهمیت فزاینده‌ای یافته است.
- مراکز داده و اتاق‌های سرور: عمیر و نگهداری سرورها، روترها و سایر تجهیزات شبکه نیازمند رعایت پروتکل‌های ESD است تا از خرابی اطلاعات و سخت‌افزار جلوگیری شود.
- آزمایشگاه‌های تحقیق و توسعه : در آزمایشگاه‌هایی که با نمونه‌های اولیه و مدارهای آزمایشی سروکار دارند، حفاظت از ESD برای جلوگیری از نتایج نادرست یا آسیب به نمونه‌ها ضروری است.
