توضیحات

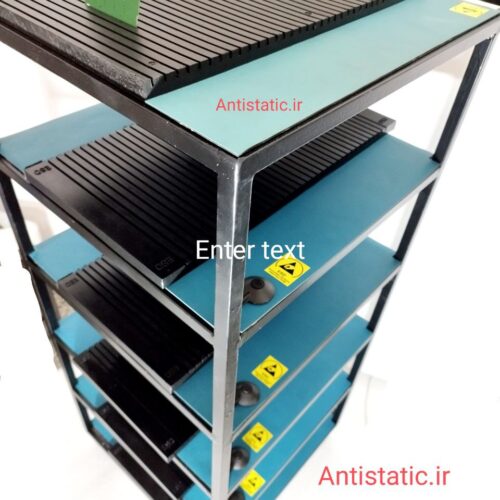

ترولی مگزین حمل برد آنتی استاتیک چیست؟
ترولی حمل برد آنتی استاتیک، که با نام‌های ترولی ESD، ترولی ضد الکتریسیته ساکن، یا سبد حمل برد نیز شناخته میشود , ابزاری تخصصی و حیاتی برای جابجایی و نگهداری ایمن بردهای مدار چاپی و سایر قطعات الکترونیکی حساس به تخلیه الکترواستاتیک است.
این ترولی‌ها با ایجاد یک “منطقه محافظت‌شده متحرک در برابر الکتریسیته ساکن (Mobile EPA)” عمل می‌کنند. این قابلیت متحرک بودن در حفظ محیط حفاظت‌شده، به این معناست که حفاظت ESD تنها به ایستگاه‌های کاری ثابت محدود نمی‌شود، بلکه در تمام طول فرآیند حمل و نقل قطعات بین ایستگاه‌ها، انبارها و خطوط مونتاژ نیز حفظ می‌گردد.
این امر یک آسیب‌پذیری حیاتی را در جریان کار تولید، که در آن قطعات در معرض بیشترین خطر ESD قرار دارند، برطرف میکند.
برخلاف ترولی‌های معمولی که ممکن است خود باعث تولید یا تجمع بار استاتیک شوند، ترولی‌های آنتی استاتیک به گونه‌ای مهندسی شده‌اند که بار الکتریکی را به طور ایمن از طریق مواد رسانا یا نیمه‌رسانا به زمین منتقل کرده و از تجمع آن جلوگیری کنند.
این تمایز در طراحی و مواد ساختاری، آن‌ها را برای محیط‌های تولید و مونتاژ الکترونیک ضروری می‌سازد. استفاده از ترولی‌های غیر آنتی استاتیک در این محیط‌ها نه تنها محافظتی ایجاد نمی‌کند، بلکه می‌تواند به راحتی منجر به آسیب‌های جبران‌ناپذیر به قطعات شود، حتی اگر پرسنل از تجهیزات محافظتی فردی ESD استفاده کنند.
ویژگی‌های فنی ترولی حمل برد آنتی استاتیک
ترولی‌های حمل برد آنتی استاتیک با دقت مهندسی شده‌اند تا حداکثر محافظت و کارایی را در محیط‌های صنعتی فراهم آورند. ویژگی‌های کلیدی آن‌ها عبارتند از:
مواد ساخت تخصصی:
- بدنه و ساختار: بدنه ضد استاتیک که اغلب از فلزات با رنگ استاتیک استفاده میشود.به دلیل استحکام و طول عمر بالا در برابر ضربه و خورندگی انتخابی ایدآل برای محیط های صنعتی و آزمایشگاهی است.
- پانل‌ها و سطوح نگهداری برد: پانل‌ها و سطوح نگهداری برد از پلاستیک‌های رسانا یا نیمه‌رسانا (Dissipative) مانند پلی‌پروپیلن (PP) رسانا یا PVC رسانا ساخته می‌شوند. این مواد به گونه‌ای طراحی شده‌اند که بارهای استاتیک را به طور مؤثر و کنترل‌شده تخلیه کنند.
- مقاومت سطحی کنترل‌شده: مواد به کار رفته در ترولی دارای مقاومت سطحی در محدوده 10^4 تا 10^9 اهم (Ω) هستند. این محدوده مقاومت نشان‌دهنده خاصیت “نیمه‌رسانا” یا “تخلیه‌کننده استاتیک” بودن مواد است. این ویژگی فنی بسیار حیاتی است زیرا امکان تخلیه کنترل‌شده و آهسته بار استاتیک را فراهم میکند و از شوک‌های ناگهانی و آسیب‌های حرارتی به قطعات حساس جلوگیری می‌نماید. برخلاف مواد کاملاً رسانا که بار را به سرعت و بدون کنترل تخلیه می‌کنند یا مواد عایق که بار را ایزوله و از تخلیه آن جلوگیری می‌کنند، مواد نیمه‌رسانا بهترین تعادل را برای مدیریت استاتیک در محیط‌های صنعتی ارائه می‌دهند.
چرخ‌های رسانا و متحرک:
- ترولی‌ها مجهز به چهار چرخ گردان 360 درجه هستند که اغلب دو عدد از آن‌ها دارای ترمز می‌باشند، این چرخ‌ها از مواد رسانا ساخته شده‌اند تا هرگونه بار استاتیک را از طریق ساختار ترولی به زمین منتقل کنند. این ویژگی تضمین میکند که حفاظت ESD در طول جابجایی ترولی نیز حفظ شود. اثربخشی کامل این چرخ‌ها در گرو استفاده از آن‌ها بر روی سیستم کفپوش ESD است که یک مسیر پیوسته برای تخلیه بار به زمین فراهم میکند. این نشان می‌دهد که ترولی یک راه‌حل مستقل نیست، بلکه بخشی از یک سیستم جامع کنترل ESD است.
نقاط اتصال به زمین (Grounding Points):
- برای اطمینان از تخلیه ایمن و کامل بار استاتیک، بسیاری از ترولی‌ها دارای نقاط اتصال به زمین یا بندهای اتصال به زمین هستند که امکان اتصال مستقیم به سیستم ارتینگ مرکزی محیط کار را فراهم می‌کنند. این اتصال، مسیر پیوسته و مطمئنی برای تخلیه بارهای الکتریکی ایجاد میکند.
قفسه‌ها و شیارهای قابل تنظیم:
- ترولی‌های حمل برد ESD دارای قفسه‌ها یا شیارهای متعددی هستند که قابلیت تنظیم عرض و گام (فاصله بین شیارها) را دارند. این انعطاف‌پذیری امکان نگهداری ایمن و حمل انواع مختلف بردهای PCB با ابعاد و ضخامت‌های گوناگون را فراهم می‌سازد و از افتادن یا آسیب دیدن آن‌ها جلوگیری میکند.
- ابعاد شیارها معمولاً بین 4 تا 7 میلی‌متر عرض و 3.5 تا 5 میلی‌متر عمق دارند، با گام‌های قابل تنظیم بین 10 تا 24 میلی‌متر. این ابعاد دقیق برای نگهداری مطمئن بردها و جلوگیری از آسیب فیزیکی آن‌ها طراحی شده‌اند.
ظرفیت و ابعاد متنوع:
- این ترولی‌ها در ابعاد و ظرفیت‌های گوناگونی تولید می‌شوند تا نیازهای مختلف خطوط تولید و انبارهای قطعات را برآورده سازند. ظرفیت نگهداری بردها می‌تواند از 51 عدد تا بیش از 500 و حتی 760 برد متغیر باشد.
- ابعاد کلی ترولی‌ها نیز متنوع است، برای مثال، مدل‌هایی با ابعاد L900W650H1260mm یا 355315580mm موجود هستند. این تنوع گسترده در ابعاد و ظرفیت، نشان‌دهنده قابلیت بالای سفارشی‌سازی و مقیاس‌پذیری این محصولات است. تولیدکنندگان می‌توانند مدل‌های مختلفی را با روش‌های تنظیم متنوع (مانند پیچ، چرخ‌دنده یا زنجیر) و حتی قابلیت تحمل دماهای بالا (تا 550 درجه سانتی‌گراد در برخی مدل‌ها) ارائه دهند. این انعطاف‌پذیری به کسب‌وکارها امکان می‌دهد تا ترولی متناسب با نیازهای دقیق عملیاتی، فضای موجود و حجم کار خود را انتخاب کنند.
دوام و مقاومت بالا:
- طراحی مستحکم با استفاده از جوشکاری دقیق و مواد با کیفیت، تضمین‌کننده دوام و مقاومت ترولی در برابر شرایط سخت صنعتی، سایش، رطوبت و خوردگی است. ظرفیت تحمل بار آن‌ها می‌تواند تا 100 تا 150 کیلوگرم باشد.
ارگونومی و سهولت استفاده:
- ترولی‌ها با طراحی ارگونومیک و دسته‌های مناسب، جابجایی آسان و کاهش فشار بر روی پرسنل را فراهم می‌کنند، که به بهبود بهره‌وری و کاهش خستگی کمک میکند.
انطباق با استانداردهای بین‌المللی:
- این ترولی‌های مطابق با استانداردهای بین‌المللی کنترل ESD نظیر IEC 61340-5-1 و ANSI/ESD S20.20 تولید می‌شوند. این انطباق، تضمین‌کننده عملکرد صحیح و ایمنی محصول در محیط‌های حساس است و به خریداران اطمینان می‌دهد که محصول مورد نظر، الزامات کیفی و ایمنی صنعت را برآورده میکند.
مزایای استفاده از ترولی حمل برد آنتی استاتیک
سرمایه‌گذاری در ترولی‌های حمل برد آنتی استاتیک، فراتر از یک خرید ساده تجهیزات، یک تصمیم استراتژیک است که مزایای گسترده‌ای را برای هر کسب‌وکاری در صنعت الکترونیک به ارمغان می‌آورد:
حفاظت حداکثری از قطعات الکترونیکی: مهمترین مزیت، محافظت بی‌نظیر از بردهای مدار چاپی و سایر قطعات حساس در برابر آسیب‌های ناشی از تخلیه الکترواستاتیک است. این ترولی‌ها با تخلیه ایمن بارها، از خرابی‌های فاجعه‌بار و پنهان جلوگیری می‌کنند و از اجزای ظریف در برابر افتادن تصادفی، ضربه، رطوبت، گرد و غبار یا مواد خورنده محافظت می‌نمایند.
افزایش چشمگیر کیفیت و قابلیت اطمینان محصول نهایی: با کاهش نرخ آسیب‌دیدگی قطعات در طول فرآیند تولید، مونتاژ و حمل و نقل، ترولی‌های ESD به طور مستقیم به بهبود کیفیت کلی محصولات الکترونیکی کمک می‌کنند. این امر منجر به کاهش ضایعات، مرجوعی‌ها و هزینه‌های گارانتی میشود و قابلیت اطمینان محصول را در طول عمر آن افزایش می‌دهد. این نه تنها به کاهش هزینه‌های مستقیم کمک میکند، بلکه با ارائه محصولاتی با کیفیت بالاتر، به شهرت و اعتبار برند در بازار نیز می‌افزاید.
بهبود کارایی عملیاتی و سازماندهی محیط کار: طراحی این ترولی‌ها امکان جابجایی روان، مرتب‌سازی آسان و دسترسی سریع به بردها را فراهم میکند. قفسه‌های قابل تنظیم و چرخ‌های متحرک، جریان کار را بهینه کرده و زمان صرف شده برای حمل و نقل مواد را به حداقل می‌رساند. این سازماندهی به مدیریت موجودی کارآمد، ردیابی دسته‌های تولید و تسریع فرآیندهای کنترل کیفیت کمک میکند.
کاهش هزینه‌های عملیاتی: سرمایه‌گذاری در ترولی‌های ESD، با جلوگیری از آسیب به قطعات گران‌قیمت، کاهش نیاز به تعمیرات و تعویض، و به حداقل رساندن توقف خط تولید ناشی از خرابی قطعات، در بلندمدت منجر به صرفه‌جویی قابل توجهی در هزینه‌ها میشود. این کاهش هزینه‌ها شامل کاهش ضایعات، بهینه‌سازی عملکرد تجهیزات و افزایش بهره‌وری کلی میشود.
افزایش ایمنی پرسنل و پیشگیری از حوادث: با کنترل و تخلیه بارهای استاتیک، خطر شوک‌های الکتریکی به پرسنل و همچنین احتمال جرقه و آتش‌سوزی در محیط‌های حساس کاهش می‌یابد. این امر به ایجاد یک محیط کار ایمن‌تر و مطابق با استانداردهای ایمنی کمک میکند.
کاربردها و صنایع هدف ترولی حمل برد آنتی استاتیک
ترولی‌های حمل برد آنتی استاتیک ابزاری ضروری در هر محیطی هستند که در آن قطعات الکترونیکی حساس تولید، مونتاژ، نگهداری یا تعمیر می‌شوند. کاربردهای اصلی و صنایع هدف این محصول شامل موارد زیر است:
خطوط تولید SMT (Surface Mount Technology) و مونتاژ الکترونیک: این ترولی‌ها ابزاری ضروری برای جابجایی سینی‌های SMT، بردهای PCB و سایر قطعات در مراحل مختلف فرآیند مونتاژ SMT هستند. آن‌ها جریان مواد را در خط تولید تسهیل کرده و از آسیب به قطعات در حین انتقال بین ایستگاه‌های کاری جلوگیری می‌کنند.
مراکز تعمیر و نگهداری تجهیزات الکترونیکی: در محیط‌های تعمیر و نگهداری که با قطعات حساس سروکار دارند، این ترولی‌ها برای حمل ایمن بردها و ابزارها به ایستگاه‌های کاری مختلف استفاده می‌شوند. این امر به حفظ یکپارچگی قطعات در طول فرآیند عیب‌یابی و تعمیر کمک میکند.
انبارهای قطعات حساس و آزمایشگاه‌های تحقیق و توسعه: برای نگهداری و جابجایی ایمن قطعات الکترونیکی در انبارها و همچنین در محیط‌های آزمایشگاهی که نیاز به کنترل دقیق ESD دارند، ترولی‌های آنتی استاتیک کاربرد فراوانی دارند. آن‌ها فضای ذخیره‌سازی را بهینه کرده و دسترسی آسان به قطعات را فراهم می‌آورند.
صنایع خودروسازی، مخابرات، پزشکی و سایر بخش‌های وابسته به الکترونیک: هر صنعتی که از قطعات الکترونیکی حساس استفاده میکند، از جمله صنایع خودروسازی (برای واحدهای کنترل الکترونیکی – ECUها و سیستم‌های الکترونیکی خودرو)، مخابرات (برای تجهیزات شبکه) و پزشکی (برای دستگاه‌های تشخیصی و درمانی)، نیازمند راهکارهای جامع کنترل ESD و ترولی‌های آنتی استاتیک است. گسترش کاربرد الکترونیک در صنایع مختلف، نیاز به محافظت ESD را به یک الزام جهانی تبدیل کرده است.
حتی در صنایع سبک و لوازم خانگی که تولید انبوه قطعات الکترونیکی دارند، این ترولی‌ها برای حفظ کیفیت و کاهش ضایعات حیاتی هستند. این نشان می‌دهد که ترولی‌های ESD به عنوان بخشی از “مدیریت هوشمند مواد” در کارخانه‌های مدرن SMT عمل می‌کنند ، که این امر آن‌ها را با مفاهیم صنعت 4.0 و اتوماسیون پیشرفته همسو می‌سازد.
راهنمای انتخاب ترولی حمل برد آنتی استاتیک مناسب
انتخاب ترولی مناسب برای بهینه‌سازی عملیات و حداکثر کردن بازگشت سرمایه، نیازمند در نظر گرفتن عوامل کلیدی زیر است:
- ظرفیت و ابعاد: ترولی باید بر اساس حجم بردهایی که نیاز به حمل و نگهداری دارند و همچنین فضای موجود در محیط کار انتخاب شود. مدل‌های مختلفی با ظرفیت‌های متنوع (از 51 تا 760 برد) و ابعاد گوناگون موجود هستند.
- مواد ساخت و مقاومت سطحی: اطمینان حاصل کنید که ترولی از مواد با کیفیت بالا و مقاومت سطحی مناسب (10^4 تا 10^9 اهم) ساخته شده باشد. این ویژگی‌ها برای تخلیه مؤثر و ایمن بار استاتیک حیاتی هستند.
- قابلیت تنظیم: بررسی کنید که قفسه‌ها و شیارها قابلیت تنظیم ارتفاع و عرض را برای سازگاری با ابعاد مختلف PCB داشته باشند. این انعطاف‌پذیری، کارایی ترولی را در مواجهه با تنوع بردهای الکترونیکی افزایش می‌دهد.
- نوع چرخ‌ها و قابلیت جابجایی: اطمینان از وجود چرخ‌های رسانا و روان با قابلیت ترمز برای جابجایی آسان و ایمن ضروری است. همچنین، نوع کفپوش محیط کار را در نظر بگیرید و چرخ‌هایی را انتخاب کنید که برای آن سطح مناسب باشند.
- انطباق با استانداردها: مطابقت ترولی با استانداردهای ESD بین‌المللی مانند IEC 61340-5-1 و ANSI/ESD S20.20 یک الزام حیاتی است. این استانداردها، الزامات برنامه‌های کنترل ESD را مشخص می‌کنند و تضمین‌کننده عملکرد صحیح و ایمنی محصول هستند.
- دوام و ارگونومی: مدلی را انتخاب کنید که از دوام کافی برای محیط صنعتی برخوردار باشد و طراحی ارگونومیک آن، راحتی و ایمنی کاربر را تضمین کند.
ترولی حمل برد آنتی استاتیک، فراتر از یک ابزار ساده حمل و نقل، یک سرمایه‌گذاری استراتژیک و ضروری برای هر کسب‌وکاری است که در صنعت الکترونیک فعالیت میکند.
با توجه به آسیب‌پذیری فزاینده قطعات الکترونیکی مدرن در برابر تخلیه الکترواستاتیک (ESD) و پیامدهای گسترده آن از جمله خرابی‌های پنهان، خسارات مالی و خطرات ایمنی، استفاده از تجهیزات تخصصی ESD دیگر یک انتخاب نیست، بلکه یک الزام حیاتی است.
این ترولی‌ها با ارائه حفاظت بی‌نظیر در برابر تهدیدات ESD، نه تنها کیفیت و قابلیت اطمینان محصولات را تضمین می‌کنند، بلکه با بهبود کارایی عملیاتی، سازماندهی محیط کار، کاهش هزینه‌های بلندمدت و افزایش ایمنی پرسنل، به بهره‌وری و پایداری بلندمدت کسب‌وکار کمک شایانی می‌نمایند.
انتخاب صحیح و استفاده از این تجهیزات، گامی حیاتی در مسیر تولید محصولات الکترونیکی با کیفیت بالا، کاهش ریسک‌های عملیاتی و حفظ مزیت رقابتی در بازار امروز و آینده است.
این سرمایه‌گذاری نه تنها از دارایی‌های ارزشمند محافظت میکند، بلکه به رشد و توسعه پایدار در یک صنعت به سرعت در حال تحول کمک می‌نماید.
