دستگاه تست دیجیتالی تجهیزات آنتی استاتیک

توضیحات

دستگاه تست دیجیتالی تجهیزات آنتی استاتیک

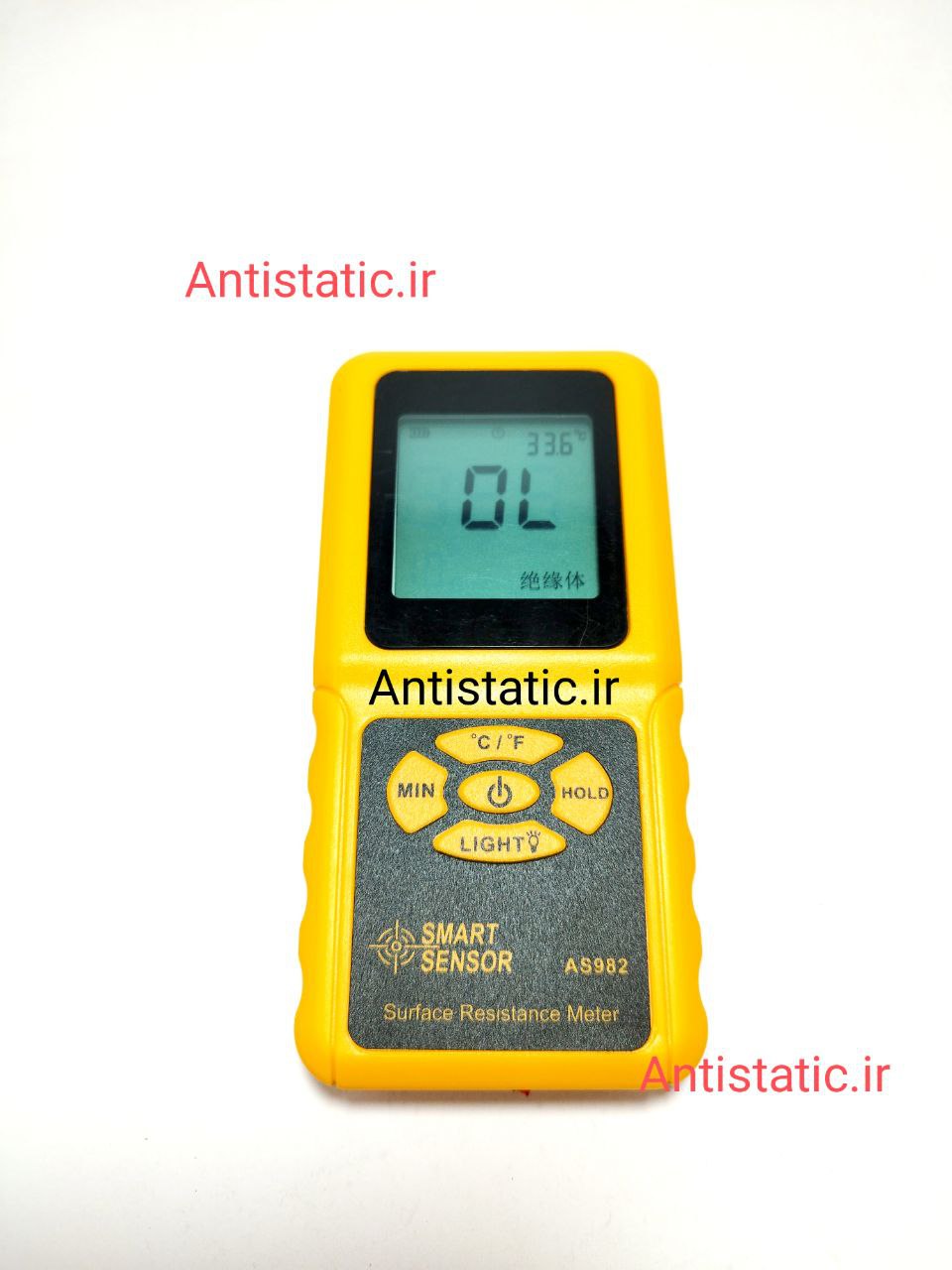

دستگاه تست دیجیتالی تجهیزات آنتی استاتیک یا Digital Handheld Surface Resistance Meter یک ابزار دستی و قابل حمل است که برای اندازه‌گیری مقاومت الکتریکی سطح مواد مختلف، به ویژه موادی که در محیط‌های حساس به الکتریسیته ساکن (ESD) استفاده می‌شوند، به کار می‌رود.

چرا این دستگاه مهم است؟

در صنایعی مانند الکترونیک، داروسازی، و تولید قطعات حساس، کنترل الکتریسیته ساکن بسیار حیاتی است. تجمع الکتریسیته ساکن می‌تواند باعث آسیب به قطعات الکترونیکی، جرقه زدن، و حتی حوادث آتش‌سوزی شود.

به همین دلیل، سطوح و موادی که در این محیط‌ها استفاده می‌شوند، باید دارای مقاومت الکتریکی مشخصی باشند تا الکتریسیته ساکن را به طور ایمن تخلیه کنند. این دستگاه به شما کمک می‌کند تا مطمئن شوید که مواد و تجهیزات شما مطابق با استانداردهای کنترل ESD هستند.

نحوه کارکرد دستگاه تست دیجیتالی آنتی استاتیک

این دستگاه معمولاً دارای دو الکترود موازی (که ممکن است داخلی باشند یا به صورت پروب‌های خارجی وصل شوند) است.

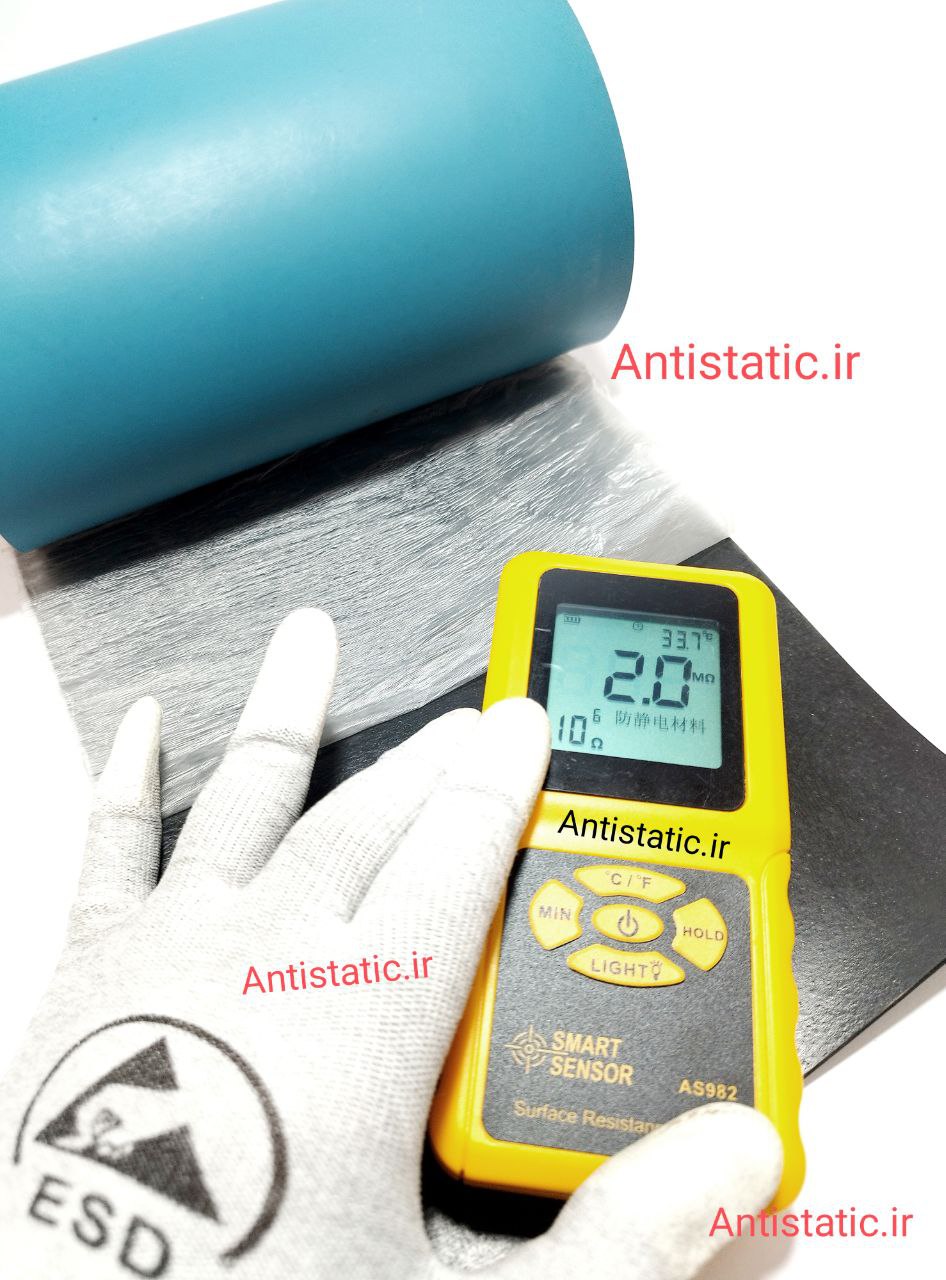

1. قرار دادن روی سطح: الکترودها روی سطح ماده مورد نظر قرار می‌گیرند.
2. اعمال ولتاژ: دستگاه یک ولتاژ مشخص (معمولاً 10 ولت یا 100 ولت بسته به دامنه مقاومت) را به سطح اعمال می‌کند.
3. اندازه‌گیری جریان: جریانی که از طریق ماده عبور می‌کند، اندازه‌گیری می‌شود.
4. محاسبه مقاومت: با استفاده از قانون اهم (R=V/I)، مقاومت سطح محاسبه و روی نمایشگر دیجیتالی (معمولاً به صورت اهم و به توان 10) نشان داده می‌شود.

برخی از این دستگاه‌ها می‌توانند دما و رطوبت محیط را نیز اندازه‌گیری کنند، زیرا این عوامل بر مقاومت سطحی تأثیرگذار هستند.

کاربردهای دستگاه تست دیجیتالی تجهیزات آنتی استاتیک

• تست سطوح کار: اندازه‌گیری مقاومت میزها، پدها، و سایر سطوح کاری که برای جلوگیری از تجمع الکتریسیته ساکن طراحی شده‌اند.
• تست کفپوش‌های ESD: بررسی مقاومت کفپوش‌های آنتی استاتیک.
• تست لباس‌ها و کفش‌های ESD: اطمینان از اینکه لباس‌ها و کفش‌های مخصوص پرسنل دارای مقاومت مناسب برای تخلیه بار هستند.
• تست مواد بسته‌بندی: بررسی مقاومت مواد بسته‌بندی حساس به ESD.
• تست تجهیزات دیگر: اندازه‌گیری مقاومت سبدها، قفسه‌ها، و سایر تجهیزات مورد استفاده در محیط‌های کنترل شده ESD.
• تست نقطه به نقطه (RTT – Resistance Point-to-Point): اندازه‌گیری مقاومت بین دو نقطه روی یک سطح.
• تست مقاومت به زمین (RTG – Resistance-to-Ground): اندازه‌گیری مقاومت بین یک نقطه روی سطح و نقطه اتصال به زمین.

ویژگی‌های دستگاه تست دیجیتالی تجهیزات آنتی استاتیک

• نمایشگر دیجیتال: برای نمایش دقیق مقادیر مقاومت، دما و رطوبت.
• الکترودهای داخلی و/یا خارجی: برای اندازه‌گیری‌های سریع یا دقیق‌تر.
• ذخیره‌سازی داده‌ها: برخی مدل‌ها امکان ذخیره و بازیابی اندازه‌گیری‌ها را دارند.
• تشخیص خودکار ولتاژ تست: تنظیم ولتاژ 10 یا 100 ولت به صورت خودکار بر اساس ماده.
• نشانگر وضعیت: معمولاً با LEDهای رنگی نشان می‌دهد که سطح “رسانا” (Conductive)، “تخلیه‌کننده استاتیک” (Static Dissipative) یا “عایق” (Insulative) است.

به طور خلاصه، این دستگاه یک ابزار ضروری برای اطمینان از انطباق و کارایی صحیح تجهیزات و مواد آنتی استاتیک در هر محیطی است که کنترل الکتریسیته ساکن اهمیت دارد.
